LED-uri de avertizarereprezintă o parte importantă a sistemelor moderne de vizibilitate a vehiculelor utilizate la vehiculele de urgență, utilitare, construcții, agricole, asistență rutieră, transport, industriale și vehicule de specialitate. Rolul lor depășește producerea de lumină strălucitoare. Un sistem de avertizare proiectat corespunzător trebuie să comunice clar starea de funcționare a vehiculului în timpul lucrului cu caroseria vehiculului, arhitectura electrică, poziția de montare, cerințele optice, expunerea la mediu și reglementările aplicabile. Culoarea luminii, distribuția fasciculului, modelul blițului, sincronizarea, construcția carcasei și designul controlerului afectează cât de eficient este perceput un semnal de avertizare. Înțelegerea acestor factori ajută producătorii de vehicule, operatorii de flote, integratorii și proiectanții de echipamente să dezvolte sisteme de avertizare care sunt practice, durabile, care pot fi întreținute și adecvate pentru condițiile în care funcționează vehiculul.
Cuprins
Faceți clic pe orice subiect pentru a trece direct la secțiune.
- 1. Care este scopul real al iluminării de avertizare a vehiculului?
- 2. Cum îmbunătățește tehnologia LED performanța de avertizare?
- 3. Ce configurații ale luminilor de avertizare sunt disponibile?
- 4. Cum ar trebui să fie selectată culoarea luminii de avertizare?
- 5. De ce contează optica, modelele blițului și unghiurile de vizualizare?
- 6. Unde ar trebui montate luminile de avertizare?
- 7. Ce condiții de mediu ar trebui luate în considerare?
- 8. Cum afectează sistemele electrice și controlerele funcționarea?
- 9. Cum pot fi integrate sistemele de avertizare în diferite vehicule?
- 10. Cum ar trebui să fie evaluate conformitatea și testarea?
- 11. Care sunt cele mai frecvente greșeli de selecție?
- 12. Cum pot producătorii să îmbunătățească fiabilitatea sistemului?
- 13. Ce ar trebui să includă o specificație tehnică practică?
- 14. Întrebări frecvente
Care este scopul real al iluminării de avertizare a vehiculului?
Iluminarea de avertizare este în principiu un sistem de comunicare vizuală. Sarcina sa este de a atrage atenția corespunzătoare și de a ajuta oamenii din jur să înțeleagă că un vehicul are o stare specială de funcționare.
Un semnal de avertizare poate indica faptul că un vehicul răspunde la o situație de urgență, lucrează lângă o șosea, se mișcă încet, întreține infrastructura, operează într-o zonă de lucru temporară, remorcă echipament sau efectuează o altă sarcină care necesită o conștientizare suplimentară din partea persoanelor din apropiere.
Acest lucru face ca iluminarea de avertizare să fie diferită de iluminarea obișnuită a vehiculului. Farurile, lămpile de frână, semnalizatoarele și lămpile de delimitare comunică în primul rând funcțiile normale ale vehiculului. Un sistem de avertizare adaugă un alt nivel de informații despre starea vehiculului sau mediul de operare.
Distincția devine deosebit de importantă atunci când un vehicul funcționează în mai multe medii. Un camion utilitar poate traversa un oraș în timpul zilei, se poate opri lângă un drum seara, poate intra într-o zonă de construcții și poate lucra în apropierea pietonilor sau a utilajelor. Prin urmare, același vehicul fizic poate necesita vizibilitate din mai multe direcții în condiții de iluminare de fundal foarte diferite.
Sistemul ar trebui să ajute persoanele din apropiere să recunoască faptul că vehiculul are o stare specială de funcționare.
Distribuția luminii ar trebui să facă vehiculul vizibil din unghiurile care contează în mediul real de lucru.
Modelele repetabile și comenzile clare ajută operatorii să utilizeze sistemul de avertizare în mod previzibil.
Echipamentul de avertizare ar trebui să funcționeze cu structura vehiculului, sistemul electric, comenzile și alte componente instalate.
Una dintre cele mai frecvente neînțelegeri este că performanța avertizărilor este pur și simplu o chestiune de luminozitate. În realitate, vizibilitatea utilă depinde de luminozitate, unghiul de vizualizare, contrastul de fundal, comportamentul blițului, designul lentilelor, înălțimea de montare, geometria vehiculului, vremea și mediul vizual din jurul vehiculului.
Un modul foarte luminos montat în spatele unei obstacole poate produce o acoperire de avertizare mai puțin utilă decât un sistem moderat puternic poziționat corect în jurul vehiculului. De asemenea, un semnal care arată impresionant într-un atelier întunecat se poate comporta diferit în lumina soarelui, ploaie abundentă, ceață, praf sau într-un mediu care conține mai multe surse de lumină puternică.
Cum îmbunătățește tehnologia LED performanța de avertizare?
Tehnologia LED a transformat designul produselor de avertizare pentru vehicule. LED-urile cu stare solidă permit producătorilor să construiască module compacte cu aranjamente optice flexibile, control electronic și carcase foarte integrate.
Flexibilitatea plasării LED-urilor este unul dintre cele mai importante avantaje. Mai mulți emițători pot fi aranjați în spatele unei lentile, de-a lungul unei bare, într-un far compact sau pe mai multe module distribuite. Acest lucru le permite designerilor să creeze modele de avertizare care se potrivesc cu anumite unghiuri de vizualizare, mai degrabă decât să trateze lampa ca pe o singură sursă punctuală.
Arhitectură compactă a produsului
Modulele LED pot fi proiectate în pachete relativ mici, făcând posibilă integrarea funcțiilor de avertizare în grile, bare de protecție, oglinzi, panouri laterale, ansambluri de acoperiș, zone de vizor și alte locații restrânse. Acest lucru este util pentru vehiculele moderne în care stilul exterior, cerințele aerodinamice și integrarea echipamentelor contează.
Control electronic bliț
LED-urile pot fi comutate electronic cu sincronizare precisă. Aceasta acceptă mai multe modele de bliț, funcționare sincronizată, secvențe alternante, funcții direcționale și alte comportamente controlate.
Controlul electronic facilitează, de asemenea, coordonarea mai multor module. De exemplu, produsele din față și din spate pot funcționa împreună, în timp ce modulele laterale creează o acoperire suplimentară la unghiurile laterale.
Durabilitatea construcției în stare solidă
Produsele LED nu se bazează pe un filament tradițional în interiorul sursei de lumină. Acest lucru modifică construcția lămpii și poate reduce sensibilitatea la anumite tipuri de defecțiuni mecanice asociate cu sursele de lumină pe bază de filament.
Designul termic rămâne important
Tehnologia LED încă produce căldură. Deși sistemele LED sunt eficiente, temperatura lor internă afectează comportamentul electronic și optic. Designul carcasei, disiparea căldurii, locul de instalare, temperatura ambiantă și durata de funcționare pot influența performanța termică.
| Zona Tehnologică | Ce influențează | Considerație practică |
|---|---|---|
| Dispunerea emițătorului LED | Ieșire și acoperire optică | Potriviți aranjamentul emițătorului la unghiurile de vizualizare necesare |
| Lentila optică | Forma și distribuția fasciculului | Examinați acoperirea reală și nu numai producția |
| Locuințe | Protecție și comportament termic | Potriviți designul carcasei cu mediul de instalare |
| Electronica de control | Modele și sincronizare | Utilizați moduri de operare clar definite |
Punctul important este că LED-urile sunt o platformă tehnologică, nu o soluție completă de avertizare în sine. Designul optic, electronica, managementul termic, construcția carcasei, montarea și logica de control determină cât de eficient funcționează această tehnologie pe un vehicul real.
Ce configurații ale luminilor de avertizare sunt disponibile?
Sistemele moderne de avertizare pentru vehicule sunt disponibile în mai multe forme fizice. Fiecare configurație este proiectată în jurul unei cerințe de instalare diferite, iar vehiculele profesionale combină adesea mai multe tipuri pentru a obține o acoperire mai largă.
Bare luminoase montate pe acoperiș
Barele luminoase sunt de obicei instalate pe acoperiș și pot conține mai multe module optice aranjate pentru a oferi acoperire înainte, înapoi și laterală.
Poziția lor ridicată poate ajuta semnalul de avertizare să rămână vizibil deasupra altor structuri ale vehiculului. Cu toate acestea, poziția de montare pe acoperiș expune, de asemenea, produsul la sarcina vântului, la intemperii, la vibrații și la creșterea înălțimii totale a vehiculului.

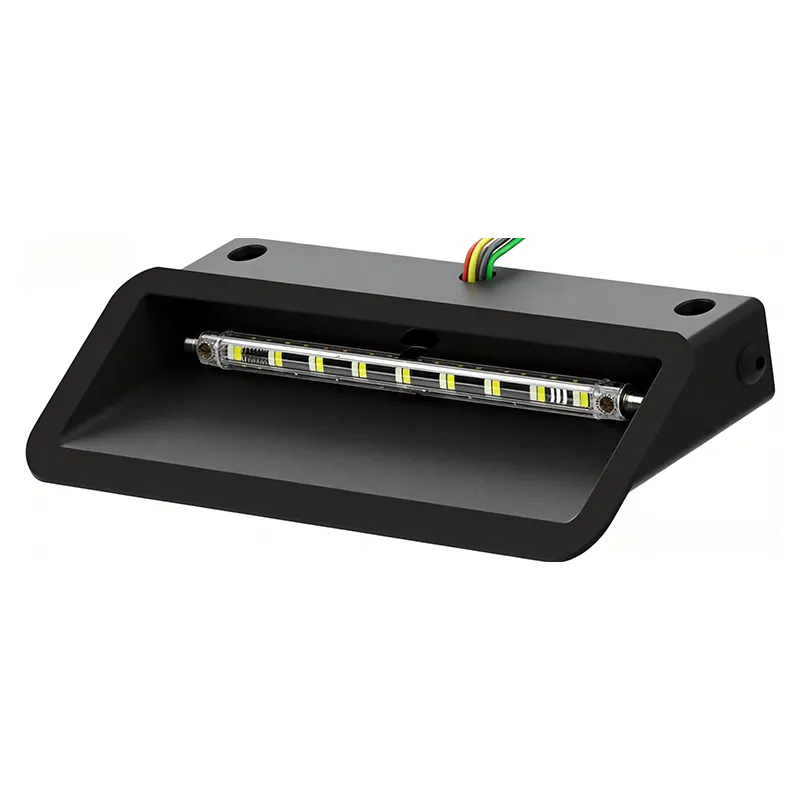

Faruri compacte
Farurile sunt module individuale mai mici care pot fi distribuite în jurul vehiculului. Ele sunt adesea folosite în deschiderile grilei, barele de protecție, panourile laterale, caroseria spate, zonele oglinzilor sau în alte locații în care o bară luminoasă mare nu este practică.
Farurile distribuite pot fi deosebit de utile pentru închiderea golurilor de vizibilitate create de caroserie sau echipamente.
Balize
Balizele sunt de obicei poziționate într-un punct ridicat și oferă un semnal de avertizare foarte ușor de recunoscut. Forma lor cilindrică sau compactă le permite să fie montate pe acoperișurile vehiculelor, structuri de echipamente sau platforme speciale.
Sisteme de ascundere
Modulele ascunse sunt instalate în spatele structurilor existente ale vehiculului, permițând funcției de avertizare să rămână discretă vizual atunci când nu funcționează. Instalarea necesită o analiză atentă a spațiului optic, disipării căldurii, cablajului și accesului la service.
Sisteme montate pe vizor
Unitățile de vizor sunt instalate în interiorul vehiculului, lângă zona superioară a parbrizului. Acestea pot oferi iluminare de avertizare înainte, menținând în același timp o amprentă de instalare compactă.
Principala problemă este asigurarea faptului că sistemul nu creează reflexii excesive sau nu interferează cu vizibilitatea operatorului.
Sisteme de avertizare direcțională
Sistemele direcționale folosesc secvențe controlate pentru a comunica mișcarea la stânga, la dreapta sau la centru. Acestea sunt relevante în special pentru vehiculele de service pe marginea drumului, vehiculele de management al traficului, camioanele de recuperare și vehiculele de lucru care operează în jurul zonelor de trafic activ.
| Configurare | Instalare tipică | Avantajul principal | Principala considerație |
|---|---|---|---|
| Bară luminoasă | Acoperiş | Vizibilitate mare ridicată | Montaj, înălțime, expunere la vânt |
| Lighthead | Grila, bara de protectie, lateral, spate | Plasare flexibilă distribuită | Direcția optică și adâncimea de instalare disponibilă |
| Far | Poziție de montare ridicată | Semnal distinctiv de avertizare de nivel înalt | Forța de montare și înălțimea totală a vehiculului |
| Ascuns | În spatele panourilor vehiculelor | Integrare discretă | Cale optică clară și management termic |
| Unitate de vizor | Parbriz interior superior | Avertizare compactă înainte | Vizibilitatea șoferului și reflexiile |
| Unitate direcțională | Spate sau zona de service | Comunicarea trafic-direcție | Controlați secvențierea și sincronizarea |
Nu există o singură configurație care să se potrivească fiecărui vehicul. Selecția ar trebui să înceapă cu problema de vizibilitate care trebuie rezolvată și apoi să identifice care aranjament fizic poate aborda problema cel mai eficient.
Un camion de lucru mare poate folosi o bară luminoasă ridicată împreună cu faruri din față și din spate, în timp ce un vehicul de service compact se poate baza în principal pe grila discretă și modulele din spate. Factorul important este acoperirea, nu doar cantitatea de produs.
Cum ar trebui să fie selectată culoarea luminii de avertizare?
Culoarea avertismentului conține informații, dar culoarea corectă depinde de rolul vehiculului, țara, jurisdicția, categoria de servicii și reglementările aplicabile.
Culorile comune de avertizare includ chihlimbar, roșu și albastru. Diferite clase de vehicule pot utiliza, de asemenea, configurații multicolore pentru diferite stări de funcționare. Deoarece aceste reguli pot varia, culoarea ar trebui să fie întotdeauna tratată ca o decizie de reglementare și funcțională, mai degrabă decât o preferință pur vizuală.
Sisteme de avertizare chihlimbar
Chihlimbarul este asociat pe scară largă cu precauția, activitatea de lucru, operațiunile pe marginea drumurilor, întreținerea, construcțiile, serviciile de utilități, echipamentele cu mișcare lentă și alte aplicații în care este necesară o atenție sporită.
Sisteme de avertizare roșii
Roșul poate avea o semnificație puternică de avertizare și poate fi asociat cu anumite funcții ale vehiculului sau cu categorii de servicii autorizate, în funcție de jurisdicție.
Sisteme de avertizare albastre
Albastrul este adesea supus unor controale mai stricte și poate fi rezervat pentru anumite categorii de vehicule de urgență sau autorizate. Prin urmare, adecvarea acestuia ar trebui verificată cu atenție pentru piața de destinație și rolul vehiculului.
Sisteme cu două culori
Produsele cu două culori pot suporta diferite stări de funcționare. De exemplu, o culoare aprobată poate fi asociată cu activitatea generală de lucru, în timp ce alta este utilizată pentru o funcție operațională separată. Logica controlerului ar trebui să clarifice aceste moduri și să prevină combinațiile accidentale.
| Strategia de culoare | Aplicație potențială | Considerent important |
|---|---|---|
| Chihlimbar | Munca, precautie, service, activitate pe drum | Frecvent în aplicațiile legate de muncă, supuse normelor locale |
| Roşu | Funcții de avertizare desemnate | Utilizați conform cerințelor vehiculului și jurisdicției |
| Albastru | Semnalizare de urgență specializată | Adesea mai strict reglementat |
| Culoare dublă | State operaționale multiple | Logica controlerului ar trebui să separe în mod clar modurile aprobate |
Culoarea interacționează și cu mediul înconjurător. Contrastul vizual dintre semnalul de avertizare și fundalul acestuia se poate modifica la lumina soarelui, în condiții de noapte, iluminat urban, zăpadă, ceață sau suprafețe reflectorizante.
De ce contează optica, modelele blițului și unghiurile de vizualizare?
Vizibilitatea avertismentelor depinde în mare măsură de designul optic. Utilizatorul drumului din jur poate vedea vehiculul direct din față, dintr-un unghi, din lateral sau din spate. Prin urmare, sistemul de avertizare trebuie să ofere o vizibilitate semnificativă în direcțiile care contează.
Distribuția fasciculului
Lentilele optice, reflectoarele, aranjamentul LED-urilor, orientarea modulului și geometria carcasei determină modul în care se răspândește lumina emisă. O lumină orientată spre înainte este optimizată diferit de un modul destinat să ofere o acoperire laterală largă.
Un sistem practic ar trebui să minimizeze zonele slabe inutile. Acesta este motivul pentru care distribuția luminii trebuie evaluată în unghiurile relevante de vizualizare și nu numai dintr-o direcție preferată.
Unghiul de vizualizare
Caroseria vehiculului poate crea obstacole optice neașteptate. O unitate montată pe grilă poate funcționa foarte bine din față, oferind în același timp vizibilitate limitată dintr-un unghi lateral. O bară de acoperiș poate oferi o acoperire largă, dar totuși lasă goluri în apropierea vehiculului.
Cartografierea vehiculului din mai multe puncte de vedere înainte de instalare poate dezvălui aceste zone.
Modele flash
Intermitentul face iluminarea de avertizare distinctă vizual de multe lumini obișnuite ale vehiculului. Diferitele modele pot suporta diferite stări de funcționare sau pot crea o mai mare separare vizuală de fundal.
Cu toate acestea, complexitatea excesivă a modelului poate crea o altă problemă. Operatorii pot avea dificultăți în a-și aminti ce model corespunde unei anumite funcții. Un set mai mic de moduri clar definite poate fi adesea mai practic decât o bibliotecă de modele inutil de mare.
Sincronizare
Atunci când mai multe module funcționează ca un sistem, sincronizarea afectează rezultatul vizual general. Modulele pot clipi simultan, pot alterna între stânga și dreapta, pot traversa vehiculul sau pot funcționa în grupuri sincronizate separate.
Mai multe module se activează împreună pentru a crea un eveniment de avertizare unificat.
Grupuri separate se activează în succesiune pentru a crea mișcare vizuală în vehicul.
Activitatea ușoară călătorește printr-un grup aranjat și poate sprijini funcții direcționale.
Modelele aprobate pot fi selectate în funcție de starea de funcționare a vehiculului.
Condiții vizuale din lumea reală
Performanța optică trebuie luată în considerare în condiții realiste. Lumina puternică a soarelui, farurile, pavajul umed, ceața, praful, semnele reflectorizante, zăpada și luminile de lucru din apropiere pot modifica modul în care semnalele de avertizare sunt percepute.
Acesta este motivul pentru care numai rezultatele de laborator nu spun întreaga poveste. Instalarea finală a vehiculului determină dacă lumina ajunge într-adevăr la privitor într-o formă utilă.
Unde ar trebui montate luminile de avertizare?
Poziția de montare are o influență directă asupra vizibilității. Determină înălțimea, linia vizuală, obstrucția, traseul cablurilor, stresul mecanic și accesibilitatea pentru întreținere.
Montare pe acoperiș
Sistemele montate pe acoperiș beneficiază de înălțime. Ele pot rămâne vizibile deasupra multor structuri ale vehiculului și pot oferi o acoperire largă înainte, înapoi și laterală.
În același timp, instalarea acoperișului crește expunerea la vânt, ploaie, zăpadă, spălarea vehiculelor și impactul accidental. Prin urmare, feroneria de montare trebuie să fie adecvată structurii acoperișului și mediului de funcționare a vehiculului.
Montare grila frontala
Farurile montate pe grilă pot oferi o acoperire de avertizare frontală la un nivel inferior și pot completa un produs montat pe acoperiș. Adâncimea de instalare și spațiul optic trebuie revizuite cu atenție.
Montare spate
Modulele de avertizare spate pot fi deosebit de importante pentru vehiculele de serviciu și utilitare care opresc sau lucrează pe drumurile publice. Este posibil ca un șofer care urmează să nu poată vedea clar o lumină din față sau de pe acoperiș dacă corpul vehiculului sau echipamentul din apropiere blochează semnalul.
Montaj lateral
Modulele laterale pot reduce golurile laterale de vizibilitate. Acest lucru poate fi valoros atunci când vehiculele lucrează în jurul intersecțiilor, pietonilor, utilajelor sau traficului care trece.
Integrare ascunsă
Modulele ascunse pot păstra un aspect exterior curat, oferind în același timp funcționalitate de avertizare. Aceste instalații necesită o analiză atentă a materialului înconjurător și a căii optice.
| Poziția de montare | Rolul principal de vizibilitate | Provocare tipică |
|---|---|---|
| Acoperiş | Acoperire largă ridicată | Sarcina vântului, înălțimea, puterea de montare |
| Grila frontala | Acoperire înainte și diagonală | Obstrucția corpului și adâncimea de instalare |
| Spate | Urmărind traficul | Uși, echipamente, rafturi și caroserie |
| Latura | Acoperire laterală | Geometria vehiculului și orientarea modulului |
| Vizor | Vizibilitatea cabinei înainte | Reflecții și vizibilitate șoferului |
O metodă utilă de proiectare este crearea unei hărți de vizibilitate. Marcați zonele de vizualizare din față, spate, laterale, înălțate și de aproape ale vehiculului, apoi identificați care zone sunt blocate de oglinzi, echipamente, panouri de caroserie, șine, scări, suporturi sau accesorii.
Odată ce aceste lacune sunt cunoscute, fiecare modul de avertizare are o sarcină clară. Această abordare este mai eficientă decât adăugarea de lumini aleatoriu până când vehiculul pare suficient de luminos.
Ce condiții de mediu ar trebui luate în considerare?
Echipamentul de avertizare pentru vehicule funcționează în medii care pot fi considerabil mai dure decât aplicațiile electrice de interior. Expunerea în aer liber poate include ploaie, stropi de drum, zăpadă, noroi, praf, vibrații, radiații ultraviolete, schimbări de temperatură, substanțe chimice de curățare și impact mecanic.
Expunerea la apă
Produsele de avertizare pentru exterior ar trebui să aibă o protecție adecvată a carcasei pentru instalarea lor. Apa poate pătrunde prin cusături, conectori, ieșiri de cabluri, interfețe de montare sau garnituri deteriorate.
Calitatea instalării face parte din ecuația de protecție a apei. O carcasă poate fi bine sigilată din fabrică și poate avea în continuare pătrunderea apei dacă trasarea cablurilor, orificiile de montare sau plasarea conectorului sunt manipulate incorect în timpul instalării.
Praf și noroi
Vehiculele de construcții, agricole, miniere, forestiere și industriale pot funcționa în medii care conțin praf, noroi, nisip și particule fine. Lentilele ar trebui să rămână practice pentru curățare, iar instalația trebuie să evite locurile expuse inutil, unde se poate acumula contaminarea.
Vibrații și șoc
Mișcarea vehiculului supune produsele de avertizare la vibrații mecanice. Drumurile neuniforme, funcționarea în teren, echipamentul greu și mișcarea frecventă a vehiculului pot pune stres asupra suporturilor, elementelor de fixare, plăcilor de circuite, conectorilor și componentelor interne.
Temperatură
Vehiculele pot fi parcate în lumina directă a soarelui sau operate în condiții de iarnă rece. Prin urmare, produsul trebuie selectat pentru intervalul real de temperatură de funcționare, în special acolo unde este de așteptat să clipească continuu sau frecvent.
Expunerea la UV
Lentilele și carcasele de exterior pot fi expuse la radiații ultraviolete prelungite. Selectarea materialului ar trebui să ia în considerare rezistența la îngălbenire, fisurare, fragilizare și pierderea clarității optice în timp.
- Protectia apei:Potriviți carcasa și metoda de instalare cu expunerea reală.
- Durabilitate mecanica:Luați în considerare vibrațiile, impactul, șocurile și stresul de montare.
- Comportament termic:Confirmați funcționarea în intervalul de temperatură așteptat.
- Rezistenta UV:Luați în considerare expunerea pe termen lung la exterior a lentilelor și carcasei.
- Protecția conectorului:Protejați intrările de cabluri și interfețele electrice la fel de atent ca și carcasa lămpii.
Evaluările de mediu trebuie interpretate împreună cu instalarea finală. O evaluare a produsului are sens numai atunci când configurația instalată păstrează condițiile pentru care a fost proiectat produsul.
Cum afectează sistemele electrice și controlerele funcționarea?
Sistemele moderne de avertizare conțin adesea mai multe faruri controlate ca o rețea coordonată, mai degrabă decât o lampă independentă conectată la un comutator.
Compatibilitate cu tensiune
Sistemele electrice ale vehiculelor variază în funcție de aplicație. Prin urmare, echipamentul de avertizare trebuie să fie adaptat la tensiunea nominală și domeniul de funcționare al vehiculului.
Compatibilitatea cu tensiunea trebuie verificată înainte de instalare, mai degrabă decât să se presupună din categoria vehiculului.
Protecția circuitului
Cablajul adecvat, siguranța, împământarea, dimensionarea cablurilor, selecția conectorilor și protecția circuitului sunt importante pentru integrarea electrică în siguranță.
Sistemul de cablare trebuie, de asemenea, protejat de abraziune, căldură excesivă, componente în mișcare, expunerea la apă și stres mecanic.
Funcțiile controlerului
În funcție de designul produsului, un controler poate gestiona modele de bliț, sincronizare, moduri de culoare, secvențe direcționale, comutare de alimentare sau mai multe grupuri de module de lumină.
| Funcția de control | Scop | Cerință practică |
|---|---|---|
| Controlul puterii | Activați sau dezactivați sistemul de avertizare | Identificare clară a operatorului |
| Selectarea modelului | Selectați comportamentul flash aprobat | Aranjament mod simplu și logic |
| Controlul culorii | Schimbați culoarea sau modul de operare aprobat | Preveniți combinațiile accidentale inadecvate |
| Controlul direcțional | Creați secvențe la stânga, la dreapta sau la centru | Relație clară între intrare și ieșire |
| Sincronizare | Coordonează mai multe module | Timp stabil în întregul sistem |
Comenzile simple sunt adesea mai practice
Un panou de control cu multe butoane nu este automat mai bun. Este posibil ca operatorii să fie nevoiți să activeze funcțiile de avertizare în timp ce poartă mănuși, lucrează noaptea sau se concentrează pe funcționarea vehiculului.
Comenzile etichetate clar și gruparea logică pot face sistemul mai ușor de utilizat în condiții reale de funcționare.
Acces la serviciu
Controlerul trebuie protejat de căldură, apă și impact inutile, rămânând în același timp accesibil pentru întreținere. Cablurile trebuie etichetate astfel încât tehnicienii să poată identifica modulele și circuitele fără demontare inutilă.
Cum pot fi integrate sistemele de avertizare în diferite vehicule?
Fiecare vehicul prezintă o problemă de avertizare diferită. Dimensiunile caroseriei, echipamentul, viteza de operare, mediul de lucru și cerințele de reglementare pot modifica în mod semnificativ configurația corespunzătoare.
Poate necesita acoperire coordonată a avertismentelor, selecție rapidă a modului, modele controlate de bliț și vizibilitate puternică din mai multe direcții.
Adesea necesită acoperire de avertizare în jurul structurilor mari ale echipamentelor și protecție împotriva prafului, vibrațiilor, noroiului și impactului fizic.
Poate opri frecvent lângă drumuri sau infrastructură, ceea ce face ca recunoașterea din spate și laterală să fie importantă.
Poate funcționa în jurul unor atașamente mari și în condiții de lumină schimbătoare, necesitând o plasare atentă și o construcție durabilă.
Poate întâmpina ramuri, terenuri denivelate, praf, vibrații și condiții de lumină scăzută care impun cerințe suplimentare privind montarea și designul carcasei.
Funcționează adesea aproape de traficul în mișcare, ceea ce face ca recunoașterea rapidă a direcțiilor de apropiere și depășire să fie deosebit de importantă.
Vehicule de flotă
Flotele pot include diferite modele de vehicule cu acoperișuri, grile, sisteme electrice și dimensiuni diferite ale caroseriei. Prin urmare, o strategie de avertizare standardizată ar trebui să definească cerințe funcționale comune, permițând în același timp adaptarea configurațiilor fizice la fiecare vehicul.
Constructii si utilaje grele
Echipamentele grele pot avea zone mari oarbe. Poate fi necesar ca modulele de avertizare să fie poziționate deasupra cabinelor, în jurul corpului mașinii sau lângă structurile din spate. Feroneria de montare trebuie selectată pentru vibrațiile și mișcarea asociate mașinii.
Aplicatii agricole
Echipamentele agricole pot face tranziția între munca de câmp și călătoria rutieră. Prin urmare, este posibil ca echipamentul de avertizare să fie necesar să rămână vizibil în jurul accesoriilor mari și al componentelor în mișcare, în timp ce supraviețuiesc prafului, noroiului, luminii solare, umezelii și perioadelor lungi de funcționare.
Vehicule de specialitate
Vehiculele de service, recuperare, transport și municipale pot necesita o combinație personalizată de bare luminoase, balize, faruri, sisteme direcționale și controlere. În astfel de cazuri, integrarea specifică aplicației este de obicei mai adecvată decât baza pe un singur aranjament de produs generic.
În toate aceste aplicații, cel mai bun sistem începe mai degrabă cu scenariul de funcționare al vehiculului decât cu un catalog de produse.
Cum ar trebui să fie evaluate conformitatea și testarea?
Echipamentele de avertizare pentru vehicule pot fi supuse reglementărilor specifice pieței, cerințelor fotometrice, cerințelor de compatibilitate electromagnetică, testelor de mediu și regulilor de categorie de vehicule.
Prin urmare, termenii și standardele care apar pe documentele tehnice ar trebui interpretate cu atenție. O anumită denumire poate aborda performanța optică, compatibilitatea electromagnetică sau o altă parte a cerinței produsului. Denumirile diferite nu trebuie tratate ca interschimbabile.
Testare fotometrică
Evaluarea fotometrică examinează comportamentul optic și poate include ieșirea, distribuția, culoarea și vizibilitatea pe unghiuri definite, în funcție de cerința aplicabilă.
Testarea vibrațiilor
Iluminatul vehiculului este expus continuu la vibrații. Testarea poate ajuta la evaluarea durabilității carcasei, a structurii de montare, a conexiunilor electrice, a plăcilor de circuite, a componentelor optice și a ansamblurilor interne.
Testarea apei și a pătrunderii
Echipamentul de avertizare exterior trebuie evaluat pentru expunerea relevantă a mediului. Protecția necesară depinde de locația instalării și de condițiile așteptate în timpul utilizării.
Evaluarea coroziunii
Sarea rutieră, umiditatea, apa și contaminanții industriali pot afecta suprafețele metalice, acoperirile, elementele de fixare și structurile de montare. Testarea coroziunii poate ajuta la identificarea punctelor slabe ale materialelor și ale tratamentului suprafeței.
Compatibilitate electromagnetică
Echipamentele de avertizare funcționează alături de radiouri, sisteme de navigație, module de control, electronice ale motorului, senzori și alte sisteme ale vehiculului. Compatibilitatea electromagnetică este, prin urmare, o considerație importantă pentru electronicele integrate ale vehiculului.
| Zona de testare | Focalizare primară | De ce contează |
|---|---|---|
| Fotometric | Ieșire și distribuție optică | Ajută la verificarea vizibilității și a comportamentului semnalului |
| Vibrație | Durabilitate mecanică | Simulează tensiunile cauzate de mișcarea vehiculului |
| Pătrunderea apei | Protecția carcasei | Important pentru instalarea exterioară și expusă |
| Coroziune | Rezistenta materialului si finisajului | Relevant pentru sare, umiditate și medii industriale |
| EMC | Compatibilitate electrică | Suporta o funcționare stabilă alături de alte componente electronice ale vehiculului |
Conformitatea ar trebui luată în considerare și la nivel de configurare. Un rezultat al testului se poate aplica unui anumit aranjament al produsului, culoare, orientare de montare sau mod de operare. Documentația tehnică ar trebui să clarifice aceste condiții.
Care sunt cele mai frecvente greșeli de selecție?
Multe probleme ale sistemului de avertizare apar mai degrabă în timpul selecției decât după instalare. Cele mai frecvente greșeli implică concentrarea asupra aspectului sau luminozității în timp ce trecem cu vederea geometria vehiculului, cerințele legale, expunerea la mediu sau arhitectura de control.
- Alegerea numai după luminozitate:Ieșirea singură nu determină acoperirea utilă.
- Ignorarea poziţiei de montare:Caroseria sau echipamentele pot bloca o lampă bine proiectată.
- Folosind o culoare nepotrivită:Cerințele de culoare variază în funcție de aplicație și jurisdicție.
- Ignorarea controlerului:Modulele de lumină multiple necesită o logică de operare coordonată.
- Privind expunerea la mediu:Praful, noroiul, sarea, vibrațiile și temperatura afectează selecția produsului.
- Blocarea accesului la serviciu:Echipamentul ascuns devine dificil de inspectat și înlocuit.
- Amestecarea componentelor incompatibile:Tensiunea, conectorii, arhitectura controlerului și dimensiunile de montare trebuie să se potrivească.
- Adăugarea prea multor module:Mai multe produse nu rezolvă automat o strategie de vizibilitate slabă.
Problema doar cu luminozitatea
Un sistem de avertizare care pare extrem de luminos dintr-o direcție poate produce în continuare o acoperire laterală sau spate slabă. Prin urmare, trebuie luat în considerare întregul plic de vizionare.
Problema unui singur produs se potrivește tuturor
O bară luminoasă de acoperiș care funcționează bine pe un camion poate fi inadecvată pentru un vehicul de service compact. De asemenea, un far de grilă poate fi ideal pentru o formă de corp și nu se potrivește cu alta.
Problema legal-culoare
Culoarea trebuie confirmată pentru piața de destinație și rolul vehiculului înainte de instalare. Un produs capabil fizic să producă o anumită culoare nu face automat acea culoare potrivită pentru fiecare aplicație.
Problema de întreținere
Sistemele de avertizare sunt adesea instalate în locații dificile, deoarece punctele de montare cele mai vizibile nu sunt întotdeauna cele mai ușor de întreținut. Instalarea trebuie să echilibreze vizibilitatea cu acces rezonabil pentru inspecție, curățare și înlocuire.
Cum pot producătorii să îmbunătățească fiabilitatea sistemului?
Echipamentul de avertizare fiabil depinde de calitatea coordonată a LED-urilor, plăcilor de circuite, lentilelor optice, carcaselor, etanșărilor, conectorilor, cablajului, hardware-ului de montare și componentelor controlerului.
Controlul ansamblului optic
Poziționarea emițătorului și alinierea lentilelor pot influența uniformitatea optică. Atunci când mai multe module sunt instalate unul lângă altul, mici diferențe de comportament optic pot deveni mai vizibile.
Controlul ansamblului electric
Cablajul, îmbinările de lipit, conectorii, componentele de protecție a circuitelor și plăcile de circuite imprimate trebuie asamblate conform procedurilor de fabricație controlate.
Controlul asamblarii mecanice
Elementele de fixare, consolele, etanșările, ieșirile pentru cabluri și interfețele lentilelor trebuie instalate în mod constant. Vibrația vehiculului provoacă solicitări mecanice repetate asupra acestor componente.
Inspecția procesului
Inspecția calității este mai puternică atunci când este distribuită în întreaga producție, în loc să fie limitată la o verificare cosmetică finală.
- Inspectați componentele de intrare:Verificați LED-urile, componentele electronice, lentilele, carcasele, etanșările și conectorii critici.
- Ansamblu de control:Utilizați proceduri repetabile pentru cablare, lipire, etanșare, fixare și instalarea lentilelor.
- Verificați comportamentul optic:Verificați modelele de lumină aprobate și ieșirea optică.
- Evaluați rezistența mediului:Aplicați teste relevante de apă, vibrații, coroziune și temperatură.
- Verificați funcționarea controlerului:Confirmați modelele, culorile, sincronizarea și funcțiile direcționale.
- Inspectați ansamblul finit:Verificați conectorii, punctele de montare, starea lentilelor, calitatea carcasei și etichetarea.
De ce contează consistența în aplicațiile pentru flote
O flotă poate instala zeci sau sute de module de avertizare pe diferite platforme de vehicule. Comportamentul optic consecvent, logica controlerului, conectorii, metodele de montare și documentația pot face instalarea și întreținerea mult mai ușoare.
Documentația ca parte a calității
Desenele tehnice, schemele de cablare, instrucțiunile de instalare, informațiile controlerului și înregistrările de inspecție ajută la crearea unei conexiuni clare între producție și integrarea vehiculului.
O documentație bună sprijină și întreținerea viitoare. Un tehnician ar trebui să fie capabil să identifice modulul care se conectează la ce ieșire a controlerului și să înțeleagă modul de funcționare prevăzut, fără a efectua inginerie inversă a întregului vehicul.
Ce ar trebui să includă o specificație tehnică practică?
O specificație tehnică practică transformă o cerință generală de avertizare într-o configurație pe care proiectanții, producătorii, instalatorii și operatorii o pot înțelege în mod constant.
| Zona de specificații | Informații de definit | De ce contează |
|---|---|---|
| Rolul vehiculului | Utilizare de urgență, construcții, utilități, agricultură, transport, servicii sau de specialitate | Stabilește contextul de operare |
| Configurare | Lightbar, far, lighthead, hideaway, vizor, sistem de direcție | Determină integrarea fizică și optică |
| Culoare | Culoarea sau combinația de avertizare aprobată | Conectează sistemul la cerințele aplicației |
| Voltaj | Arhitectura electrică a vehiculului și domeniul de funcționare | Previne nepotrivirea electrică |
| Controla | Modele, sincronizare, moduri direcționale, control al culorilor | Definește comportamentul sistemului |
| Montare | Acoperiș, grilă, spate, lateral, vizor, montaj ascuns | Determină cerințele de vizibilitate și instalare |
| Mediu | Apă, praf, vibrații, temperatură, UV, coroziune | Potrivește construcția la condițiile de funcționare |
| Testare | Cerințe aplicabile de piață și de testare a produsului | Oferă o bază tehnică clară pentru evaluare |
Definiți mai întâi vehiculul
Dimensiunile vehiculului, structura acoperișului, panourile caroseriei, grilele, suporturile pentru echipamente, oglinzile, ușile, accesoriile și luminile existente trebuie să fie mapate înainte de finalizarea aspectului de avertizare.
Definiți condițiile reale de funcționare
Specificația trebuie să identifice unde și când va fi utilizat sistemul. Lucrările pe marginea drumurilor în timpul zilei, construcția pe timp de noapte, răspunsul în caz de urgență, munca pe câmp agricol, curțile depozitelor și operațiunile de servicii municipale pot necesita strategii de avertizare foarte diferite.
Definiți zonele de vizibilitate
În loc să indicați doar câte lămpi sunt necesare, specificați direcțiile care trebuie să rămână vizibile. Un plan tehnic poate identifica cerințele de acoperire față, spate, laterale, înălțate și în apropiere.
Definiți arhitectura electrică
Tensiunea, cerințele de curent, tipul de conector, locația controlerului, protecția circuitului, traseul cablurilor și împământarea trebuie identificate înainte de începerea producției sau a conversiei vehiculului.
Definiți cerințele de serviciu
Echipamentul de avertizare trebuie să rămână practic pentru curățare, inspectare, reglare și înlocuire. Prin urmare, specificația tehnică ar trebui să includă detalii privind accesul la service și instalarea, acolo unde este cazul.
Identificați locul în care traficul care se apropie, pietonii și lucrătorii trebuie să vadă vehiculul.
Identificați punctele fizice de montare, obstacolele, caroseria și spațiul disponibil.
Identificați sursa de alimentare, locația controlerului, rutele cablurilor, protecția și accesul la service.
Identificați modul în care produsul va fi curățat, inspectat, reglat și înlocuit.
Un flux de lucru practic de selecție
- Definiți funcția vehiculului:Stabiliți motivul pentru care este necesară o avertizare vizuală suplimentară.
- Indicații de vizualizare a hărții:Identificați nevoile de vizibilitate față, spate, laterală, ridicată și de aproape.
- Identificați obstacolele:Verificați caroseria, rafturile, oglinzile, uneltele, atașamentele și echipamentele.
- Selectați configurația fizică:Alegeți combinația potrivită de bare, balize și faruri.
- Confirmați culoarea și modelele:Selectați modurile de operare aprobate pentru destinația și rolul vehiculului.
- Confirmați compatibilitatea electrică:Verificați tensiunea, cablarea, conectorii, funcțiile controlerului și protecția circuitului.
- Confirmați cerințele de mediu:Potriviți echipamentul la apă, praf, vibrații, UV și expunerea la temperatură.
- Consultați documentația:Asigurați-vă că desenele produsului, informațiile despre cablare, detaliile de montare și documentația de testare corespund configurației finale.
Acest flux de lucru menține selecția produselor legată de cerințele reale ale vehiculului. De asemenea, oferă o bază mai clară pentru comunicarea între producătorii de vehicule, operatorii de flote, integratori, echipele de achiziții și tehnicienii de instalare.
Întrebări frecvente
Pentru ce sunt folosite în principal luminile de avertizare LED?
Acestea sunt utilizate pentru a crește vizibilitatea vehiculului și pentru a comunica condiții speciale de operare, cum ar fi răspunsul în caz de urgență, lucrările pe marginea drumului, construcția, întreținerea, operațiunile de utilitate, controlul traficului sau alte activități care necesită o conștientizare suplimentară.
Toate culorile luminilor de avertizare sunt potrivite pentru fiecare vehicul?
Nu. Culorile luminilor de avertizare pot fi reglementate în funcție de țară, jurisdicție, categoria vehiculului și tipul de serviciu. Piața de destinație și funcția prevăzută a vehiculului trebuie confirmate înainte de a specifica o culoare.
Care este diferența dintre un lightbar și un lighthead?
O bară luminoasă este în general un ansamblu mai mare cu mai multe module, adesea instalat pe acoperișul unui vehicul pentru o acoperire largă. Un lighthead este un modul individual mai mic care poate fi distribuit în partea din față, spate, laterale sau în alte zone ale corpului.
De ce ar folosi un vehicul mai multe module mici în loc de o bară de lumină mare?
Modulele distribuite pot umple golurile de vizibilitate cauzate de caroserie, echipament sau geometria vehiculului. De asemenea, pot facilita integrarea funcțiilor de avertizare în zonele în care un ansamblu mare de acoperiș nu este practic.
O luminozitate mai mare înseamnă întotdeauna o performanță mai bună de avertizare?
Nu. Performanța de avertizare utilă depinde și de distribuția optică, unghiul de vizualizare, poziția de montare, iluminarea de fundal, vremea, geometria vehiculului și comportamentul blițului.
Unde ar trebui instalat un bec de avertizare?
Poziția corectă depinde de vehicul și de direcțiile din care trebuie recunoscut. Acoperișul, grila, spatele, lateral, viziera și pozițiile ascunse au toate avantaje și limitări diferite.
Ce ar trebui luat în considerare pentru vehiculele de construcții?
Considerațiile cheie includ vibrațiile, praful, noroiul, expunerea la impact, mișcarea echipamentului, rezistența de montare, vizibilitatea în jurul structurilor mari ale mașinii, protecția cablajului și accesul la întreținere.
Cât de important este controlerul?
Controlerul poate coordona mai multe module și poate gestiona modele de bliț aprobate, sincronizare, secvențe direcționale, moduri de culoare și funcții de comutare. Este o parte importantă a sistemului general de avertizare.
De ce este importantă protecția mediului?
Produsele montate pe vehicule pot întâmpina ploaie, pulverizare, praf, noroi, sare, vibrații, expunere la UV și schimbări de temperatură. Carcasa, obiectivul, conexiunile electrice, hardware-ul de montare și metoda de instalare ar trebui să fie toate adecvate pentru mediul real.
Ce tipuri de teste ar trebui luate în considerare?
În funcție de aplicație și piață, evaluările relevante pot include testarea fotometrică, testarea vibrațiilor, testarea pătrunderii apei, evaluarea coroziunii, evaluarea temperaturii, teste electrice și teste de compatibilitate electromagnetică.
Sistemele de avertizare pot fi personalizate pentru diferite modele de vehicule?
Da. Personalizarea poate implica dimensiunea modulului, suporturile de montare, lungimile cablurilor, conectorii, logica controlerului, modelele flash, combinațiile de culori și aranjamentele fizice de instalare.
Cum poate o flotă să standardizeze sistemele de avertizare pentru diferite vehicule?
O flotă poate stabili cerințe comune pentru culorile aprobate, modelele de operare, logica controlerului, practicile de cablare, conectorii, protecția mediului și procedurile de inspecție, permițând în același timp configurația fizică de montare să varieze în funcție de modelul vehiculului.
Care este cel mai important factor atunci când alegeți un sistem de avertizare?
Cel mai important factor este dacă sistemul complet comunică clar starea de funcționare a vehiculului în condițiile în care vehiculul va funcționa efectiv. Acest lucru necesită luarea în considerare a aplicației, unghiurilor de vizualizare, montajului, opticii, culorii, controlului, compatibilității electrice, protecției mediului și cerințelor aplicabile împreună.
Cum poate un design mai bun de avertizare să creeze o comunicare mai clară cu vehiculul?
Iluminarea eficientă de avertizare a vehiculului este rezultatul unei inginerie coordonată mai degrabă decât a unei singure specificații. Tehnologia LED oferă o bază flexibilă, dar performanța finală depinde de designul optic, culoarea, comportamentul blițului, poziția de montare, logica de control, integrarea electrică, protecția mediului și vehiculul în sine.
Un camion de service pe marginea drumului poate avea nevoie de recunoaștere puternică din spate și lateral atunci când este oprit în apropierea traficului. O mașină de construcții poate avea nevoie de o acoperire ridicată în jurul unei structuri mari. Echipamentul agricol poate necesita vizibilitate de avertizare în jurul accesoriilor în timpul lucrului pe vreme schimbătoare. Un vehicul de urgență poate necesita mai multe module coordonate cu moduri de operare clar definite.
Aceste scenarii demonstrează de ce echipamentele de avertizare ar trebui planificate ca un sistem. Fiecare modul ar trebui să aibă un motiv pentru a fi instalat. Fiecare poziție de montare ar trebui să răspundă unei cerințe de vizibilitate. Fiecare funcție a controlerului ar trebui să corespundă unei nevoi operaționale.
Pentru operatorii de flote și integratorii de vehicule, această abordare facilitează, de asemenea, standardizarea. Pot fi stabilite cerințe comune pentru culori, modele, controlere, cablare, metode de montare, protecția mediului și inspecție, permițând totuși fiecărei platforme de vehicul să utilizeze o configurație potrivită propriei structuri de caroserie.
Pentru producători, același principiu acceptă o personalizare mai utilă. În loc să schimbe componente fără un scop definit, un sistem personalizat poate fi dezvoltat în jurul unui anumit rol al vehiculului, cerințe de montaj, zonă de vizibilitate, condiție de mediu sau arhitectură de control.
În cele din urmă, bine conceputLED-uri de avertizarear trebui să facă un vehicul mai ușor de recunoscut și starea lui de funcționare mai ușor de înțeles. Scopul nu este excesul vizual. Scopul este o comunicare sigură, clară, controlată corespunzător între vehicul și oamenii din jurul acestuia.
Aveți nevoie de o configurație de iluminare de avertizare specifică vehiculului?
NOVAoferă soluții de iluminare de avertizare pentru vehicule pentru diferite medii de operare, structuri ale vehiculului, cerințe de montare, sisteme de control și scenarii de aplicare. Pentru o configurație potrivită cu cerințele proiectului dvs.,contactaţi-nepentru a discuta detaliile tehnice.
